Recensione Asus ROG Strix B760-I Gaming WiFi: scheda Mini-ITX compatta per Intel LGA1700

Asus ROG Strix B760-I Gaming WiFi è una scheda madre in formato Mini-ITX per processori Intel con socket LGA1700. Il modello fa parte della serie gaming ROG Strix e, rispetto al proprio segmento, appartiene alle soluzioni di fascia medio-alta.

L’interesse per la piattaforma LGA1700 resta elevato nonostante l’arrivo della più recente LGA1851. Molti utenti dispongono già di moduli di memoria DDR5 e devono solo cambiare scheda o processore. Inoltre, i processori di fascia media per questa piattaforma sono disponibili a un prezzo contenuto. Anche i sistemi compatti con hardware prestazionale sono molto richiesti, perciò la redazione ha acquistato questa scheda per analizzarla.

Il modello in esame si basa sul chipset Intel B760 di fascia media. Asus produce le soluzioni Mini-ITX di punta esclusivamente nella serie ROG Strix, ma questa scheda rappresenta un compromesso ragionevole tra dotazione completa e costo accessibile. Di seguito sono riportate le principali differenze tra i chipset della serie 700.

Asus avvia le consegne del primo sistema Mesh al mondo con supporto Wi-Fi 8

La scheda viene fornita in una confezione nera e rossa, realizzata nello stile della serie ROG Strix. Nella dotazione sono inclusi la guida rapida, due cavi SATA, elementi di fissaggio e pad termici di ricambio per gli slot M.2, un adattatore per il pannello frontale del case, un sdoppiatore USB 2.0, l’antenna per il modulo wireless, adesivi e un portachiavi. La mascherina del pannello posteriore è già montata sulla scheda. Il software non è incluso: le versioni aggiornate vanno scaricate dal sito del produttore.

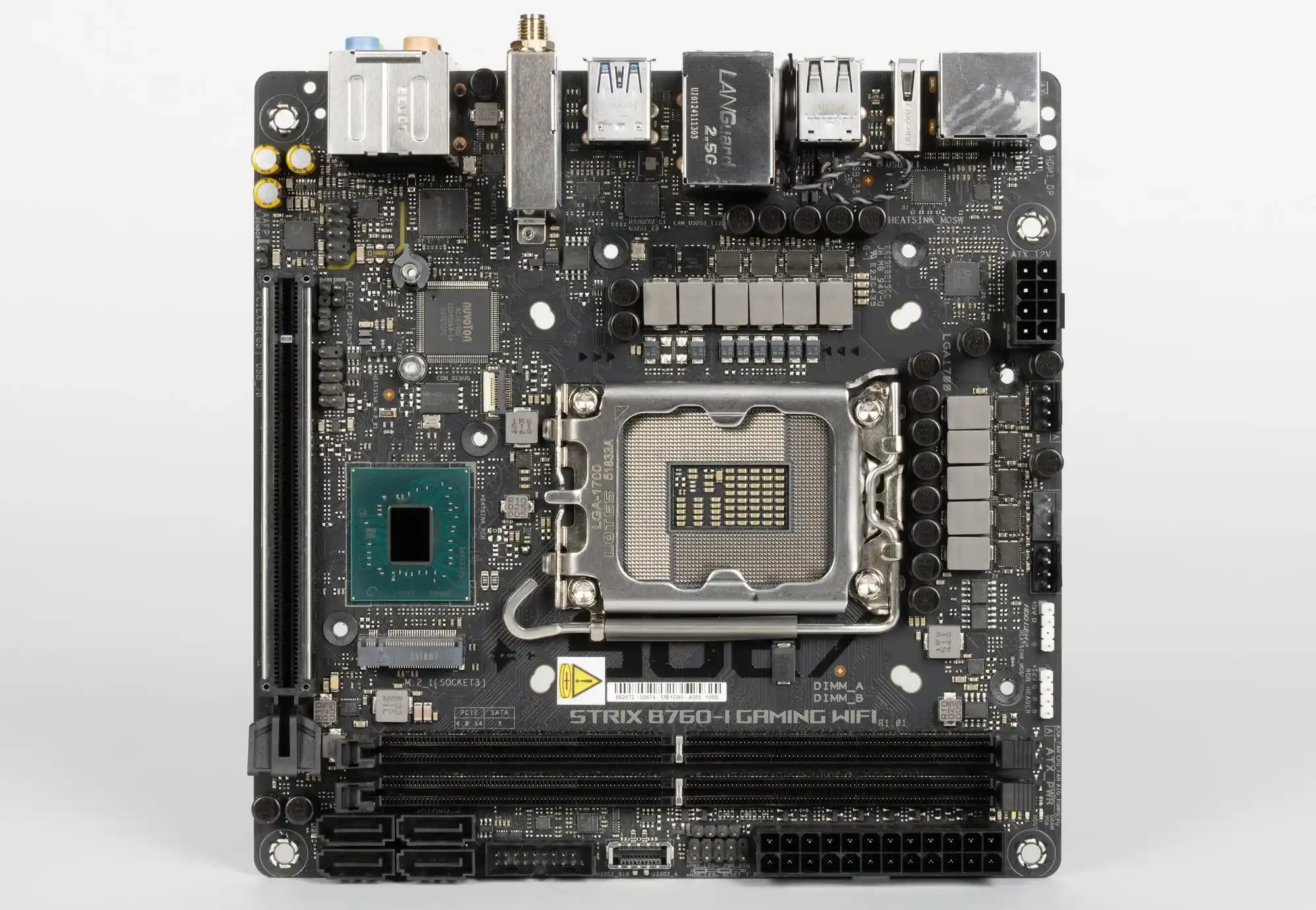

Le dimensioni della scheda sono di 170 per 170 mm e per il fissaggio nel case sono previsti quattro fori. Il retro del circuito stampato è ben rifinito, con le estremità taglienti delle saldature rimosse. Non è presente alcuna piastra protettiva posteriore. Di seguito sono riportate le principali caratteristiche del modello.

YMTC e ASUS presentano l’SSD ZHITAI TiPro9000 Snow White con PCIe 5.0

L’unico slot PCIe x16 riceve dal processore 16 linee PCIe 5.0. Sulla scheda non c’è ridistribuzione delle linee, quindi non vengono utilizzati multiplexer. Lo slot è dotato di rinforzo metallico e l’installazione di un sistema di raffreddamento di qualsiasi dimensione non è limitata. Mancano i ripetitori di segnale per i bus PCIe 4.0 e 5.0.

La scheda dispone di due slot M.2 e entrambi funzionano solo con unità dotate di interfaccia PCIe. Il primo si trova sul lato anteriore, è collegato direttamente al processore tramite linee PCIe 5.0 ed è dotato di dissipatore. Il secondo è collocato sul lato posteriore, è collegato al chipset tramite linee PCIe 4.0 e non ha alcun raffreddamento. Sono inoltre presenti quattro porte SATA da 6 Gbit/s collegate al chipset.

Il numero totale di porte USB raggiunge tredici. Si tratta di una porta USB 3.2 Gen2x2 Type-C sul pannello posteriore, un connettore interno USB 3.2 Gen2 Type-C, sei porte USB 3.2 Gen1 e cinque porte USB 2.0. Una parte delle porte USB 3.2 Gen1 è realizzata tramite un controller aggiuntivo ASMedia ASM1074. Sulla scheda non sono presenti porte USB4. In totale vengono utilizzate dodici delle venti linee ad alta velocità del chipset.

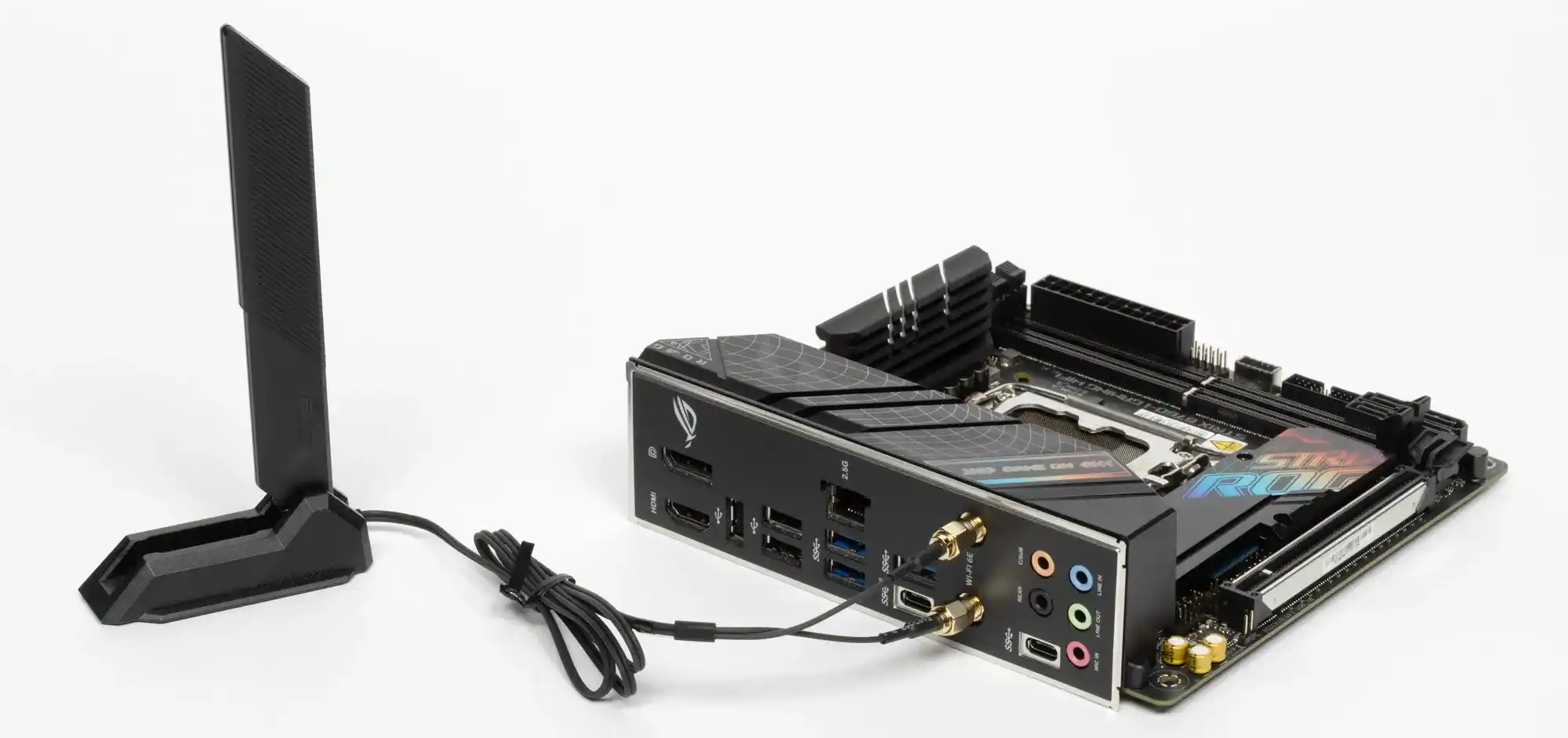

Nel sottosistema di rete sono impiegati il controller cablato Intel i226-V da 2,5 Gbit/s e l’adattatore wireless Intel AX211 con supporto Wi-Fi 6E e Bluetooth 5.3. Il modulo è installato nello slot M.2 di tipo E e le antenne si collegano con un fissaggio a vite, metodo ormai considerato superato. Le uscite video HDMI e DisplayPort sono dotate di ripetitori di segnale. La scheda offre inoltre connettori per illuminazione RGB indirizzabile e standard, gestita tramite l’utilità Armoury Crate.

Il circuito audio basato su Realtek ALC1220 supporta configurazioni fino a 7.1 e una risoluzione fino a 24 bit a 192 kHz. È collocato in un angolo della scheda e non interferisce con altri componenti. Nei test con RMAA il circuito audio ha ottenuto una valutazione complessiva Buono, mentre il livello di rumore e la gamma dinamica sono stati giudicati medi.

Il sistema di alimentazione del processore comprende otto fasi per i core, una per la grafica e due per VCCIO. In ogni canale sono impiegati stadi di potenza DrMOS da 50 A e induttori in superferrite. Due dissipatori sono installati sui blocchi di conversione, mentre il chipset e il lato inferiore del modulo del primo slot M.2 sono raffreddati da un dissipatore comune. Sulla scheda mancano pulsanti interni di accensione e riavvio, indicatore dei codici POST e funzione BIOS Flashback.

Nei test è stato utilizzato un processore Intel Core i3-12100 con 32 GB di memoria DDR5. Con il profilo standard Intel il processore ha raggiunto una frequenza fino a 4,2 GHz e il suo consumo si è avvicinato ai 60 W. Il sistema di alimentazione è pensato soprattutto per processori di classe Core i3 e Core i5.

In conclusione, Asus ROG Strix B760-I Gaming WiFi è una soluzione valida per un sistema compatto sulla piattaforma LGA1700. Tra i punti di forza figurano lo slot PCIe 5.0, l’unità veloce su linee PCIe 5.0, le moderne funzioni di rete e il collegamento di illuminazione aggiuntiva. Tra i difetti si segnalano l’assenza di dissipatore sul secondo slot M.2, il numero ridotto di connettori per ventole e la mancanza di USB4.
